spring MVC pattern

Featured image

placeholder

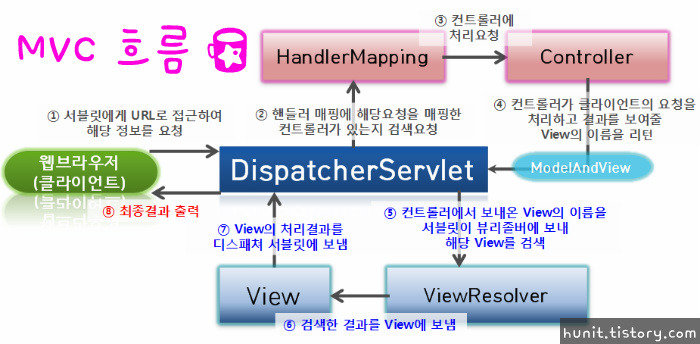

웹브라우저디스패쳐서블릿컨트롤러모델앤뷰컨트롤러디스패쳐서블릿웹브라우저로 절차를 밟게 되고 화면에 출력하기 위해 View와 ViewRewolver가 있다고 생각하면 되겠습니다.

웹브라우저에게 정보요청을 받은 디스패쳐서블릿은 어느 컨트롤러에 해당 요청을 전송할지 결정

디스패쳐서블릿은 핸들러 매핑에 어느 컨트롤러를 사용할건지 물어봄. (URL로 링크)

③ 결정된 컨트롤러는 해당요청을 수행하게 됨

④ 해당요청을 처리한 컨트롤러디스패쳐서블릿에 결과를 보냄. 이 과정에서 Model이 생성되어 View(JSP)에서 같이 사용됨

ModelAndView는 실제 JSP정보를 갖고 있지 않기 때문에 뷰리졸버가 실제 JSP이름으로 변환하여 해당 view를 검색함.

⑥ 검색한 결과를 View에 전송

View는 모든 과정에서 처리된 결과를 화면으로 표현함

⑧ 마지막으로 디스패쳐서블릿웹브라우저에 최종결과를 출력

References

출처: https://hunit.tistory.com/189 [Ara Blog]
